تطبيق الصور المكانية للأنظمة البصرية البصرية

في الواقع، العديد من الأنظمة البصرية تصوير الأجسام في الفضاء على مثل الطائرة، وتسمى صورة الفضاء على الطائرة، مثل تلسكوب، مرآة التصوير الفوتوغرافي، وما إلى ذلك. تنتمي إلى هذه الفئة.

يتم توزيع النقاط في الفضاء على مسافات مختلفة من الضوء الحقيقي للنظام البصري. مبدأ التصوير لهذه النقاط هو نفسه بالنسبة للأجسام المسطحة.

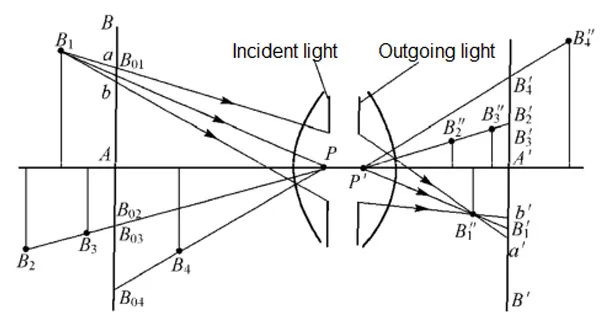

كما هو الحال في الشكل 1، B1، B2، B3، B4 هي نقطة تعسف الفضاء، P نقطة هو مركز الضوء المتلقي، P 'نقطة هو مركز الضوء المتلقي، A'B 'وجهة الصورة، ودعا المشهد. ويسمى المستوى AB في الفضاء الكائن الذي يتشارك مع مستوي المشهد مستوي المحاذاة.

الخطوط المستقيمة من النقاط B1 و B2 و B3 و B4 والنقطة المركزية P من تلميذ الضوء الواردة هي الضوء الرئيسي لهذه النقاط على التوالي. هذه النقاط مترابطة في مساحة الصورة هي B1، "B2"، "B3"، "B4". الضوء الرئيسي الذي يمر عبر هذه النقاط يتقاطع مع A’b’ في النقاط B1’، B2’، B3’، B4’، على التوالي.

على ما يبدو ، تتداخل النقطتين B2 و B3 ، الموجودتين على نفس الضوء الرئيسي B2P ، مع النقاط المقابلة B2 و B3 على مستوى المشهد. وبالتالي ، تتداخل النقاط B2 و B3 مع إسقاط النقاط B2' و B3' في اتجاه الضوء الرئيسي في المستوى المحاذاة.

لذلك ، يمكن الحصول على صورة نقطة الفضاء على الطائرة على النحو التالي: مع النقطة المركزية للضوء المتلقي P كمركز المنظور ، أي مع النقطة P كمركز الإسقاط ، يتم إسقاط النقاط الفضائية B1 ، B2 ، B3 ، B4 على الطائرة المستقيمة على طول اتجاه الضوء الرئيسي. ثم النقاط المشتركة B1' و B2' و B3' و B4' في نقطة الإسقاط على مستوى المشهد هي صورة مستوية لنقطة الفضاء.

عندما يكون تلميذ الضوء حجمًا معينًا ، يتقاطع شعاع الضوء الذي ينبعث من النقطة B1 الذي يملأ تلميذ الضوء الحقيقي مع الطائرة المستقيمة باعتبارها بقعة متناثرة a'b' ، وهي أيضًا بقعة متناثرة ab ، وهي إسقاط الفضاء مثل نقطة B1 "على مستوى المشهد.

وبالمثل، يمكن لجميع النقاط المكانية الموجودة خارج مستوى المشهد أن تنتج بقعة تشتت على مستوى المحاذاة، كما يمكن الحصول على صورة متقاربة على مستوى المشهد A’b’.

كما يمكن ملاحظة من الشكل 1 ، يرتبط حجم ab أو a 'b' بقطر تلميذ الضوء الحاد. مع انخفاض قطر الضوء الواردة ، تنخفض نقاط التشتت هذه أيضًا. عندما يكون قطر التلميذ الضوء الحقيقي صغيرًا إلى حد معين ، يمكن اعتبار بقعة الضوء المشتت ab كنقطة واحدة ، ويمكن أيضًا أن ينظر إلى نقطة الترابط مثل αb '.

وبالمثل، يمكن اعتبار بقع التشتت النقاط B2 وB3 وB4 على مستوى المشهد كنقاط مثل B2' وB3' وB4'، وذلك بسبب انخفاض في تلميذ الضوء المتأثر. وبالتالي ، يمكن الحصول على صورة واضحة لنقطة الفضاء خارج المستوى على مستوى المشهد A’b’.

كما ذكرنا أعلاه ، فإن تصوير نقطة الفضاء المربعة يعادل وضع مركز الضوء المتلقي كمركز إسقاط ، مع الضوء الرئيسي كخط إسقاط ، بحيث يتم إسقاط النقطة الفضائية على المستوى المحاذاة ، ثم التصوير على مستوى المشهد.

أو في الفضاء مثل، مع مركز التلميذ كمركز الإسقاط، يتم إسقاط كل نقطة الفضاء على مستوى المشهد على طول الضوء الرئيسي، أو يمكن تشكيل صورة مسطحة من نقطة الفضاء.
