كيفية العثور على النقطة المحورية عدسة مقعرة ؟

لأن مقعر عدسة يشكل صورة افتراضية ل الهدف الحقيقي ، فمن الصعب قياس المسافة الكائن و صورة مسافة مقعر عدسة مباشرة. يمكننا فقط استخدام مقلوب الحقيقي صورة مع عدسة مقعرة. كما الظاهري كائن من الطائرة مقعر عدسة ، موقف الظاهري كائن يمكن قياسها. عدسة مقعرة يمكن تشكيل الصورة الحقيقية من كائن وهمي ، وموقف الصورة الحقيقية يمكن قياسها.

هناBRD البصريةسوف أعرض لكم بعض طرق لقياس النقطة المحورية عدسة مقعرة.

1. قياس البعد البؤري من بلانو مقعرة عدسة مع طريقة المتقارنة

(1) الخشنة التحكم: إغلاق ضوء اعبا اساسيا على البصرية مقاعد البدلاء و ضبط ارتفاع حولها؛ المركز البصري هو تقريبا في نفس الارتفاع و على خط مستقيم.

(2) ل التفاصيل ، استخدام مبدأ المتقارنة لضبط المسافة بين الكائن شاشة و صورة الشاشة ، و ببطء تحريك عدسة مقعرة من شاشة الكائن إلى صورة الشاشة. إذا وسط كبيرة صورة يتزامن مع وسط صورة صغيرة ، تم تعديل محوري كفاف. إذا وسط كبيرة الصورة أدناه وسط صورة صغيرة ، فإنه يشير إلى أن موقف مقعر عدسة منخفضة ، والموقف يجب تعديلها أعلى؛ على العكس ، رفض عدسة. اليسار واليمين هي أيضا نفس.

(3) تلا موقف الكائن شاشة والموقف P من صورة الشاشة ، ملء في عصامي الجدول وحساب ذلك.

(4) تحريك عدسة مقعرة لجعل واضح تضخيم مقلوب الصورة الحقيقية على الشاشة ، ملاحظة أسفل الموقف في هذا الوقت ، و مواصلة لتحريكمستو مقعر عدسةلجعل واضح و تخفيض مقلوب الصورة الحقيقية تظهر على الشاشة ، كتابة موقف في هذا الوقت ، تحسبها. كرر الخطوات المذكورة أعلاه خمسة مرات للحصول على ما مجموعه أربع مجموعات من البيانات ، حساب قيمة كل مجموعة ، والعثور على متوسط قيمة.

2. قياس البعد البؤري من بلانو مقعرة عدسة بواسطة الذاتي طريقة إيزاء

(1) وضع الشق ضوء مصدر الطائرة مرآة على البصرية مقاعد البدلاء ، و جعل المسافة بينهما أكبر من البعد البؤري من قياس عدسة مقعرة. وضع مقعر عدسة المراد قياسها بين الكائن شاشة و الطائرة مرآة.

(2) صحيح ضبط ضوء مسار بحيث الضوء المنبعث الكائن شاشة يمر من خلال عدسة ، و ثم وينعكس الخلفي بواسطة الطائرة مرآة ، ثم يمر من خلال عدسة إلى الكائن الشاشة مرة أخرى.

(3) على البصرية مقاعد البدلاء ، تحريك بلانو مقعرة عدسة ذهابا وإيابا لإنتاج المقلوبة ، متساوية الحجم ، واضح صورة على شاشة الكائن الحقيقي. عندما محوري هو جيد ، متراكب الكائن و الصورة هي تماما ، و الطائرة عدسة تتناول قطعة من ورقة. الصورة يجب تختفي. ملاحظة موقف بلانو مقعرة عدسة على دليل السكك الحديدية. تكرار الخطوات خمس مرات ، سجل موقف الكائن و العدسة ، وحساب متوسط قيمة.

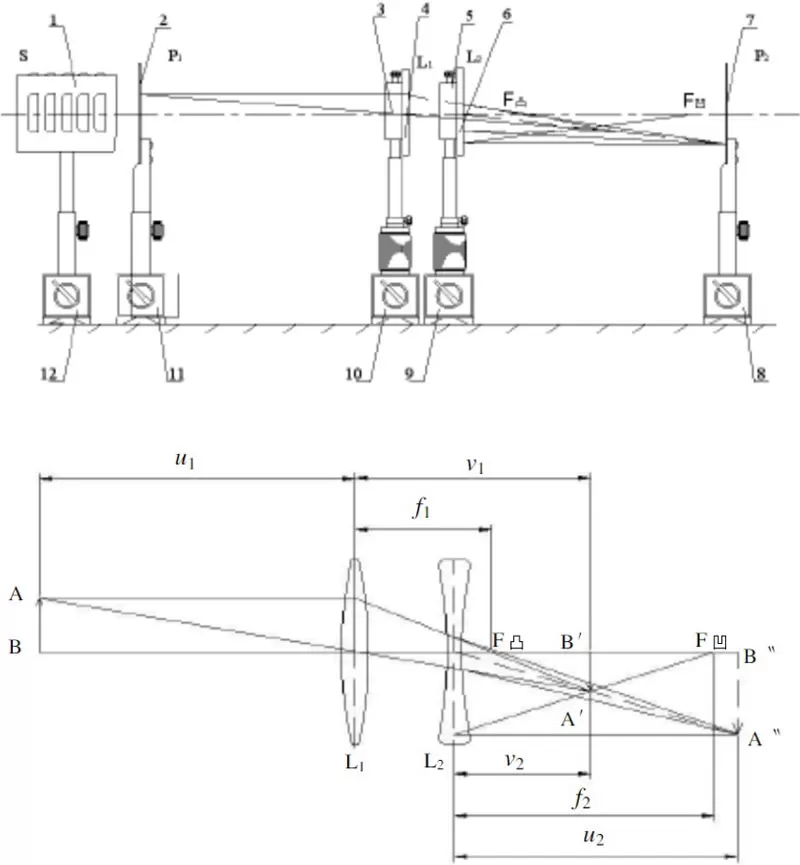

3. قياس البعد البؤري من بلانو مقعرة عدسة من الكائن المسافة و صورة طريقة المسافة

(1) عندما الكائن شاشة P1 تنيره مصدر ضوء سطح شكلت في صورة واضحة على صورة شاشة P2 من خلالطائرة محدب عدسةL1 ، المسافة بين P1 و P2 هو أكبر قليلا من 4 مرات البعد البؤري من عدسة محدبة. ملاحظة موقف قراءات من L1 و P2 على السكك الحديدية.

(2) إضافة رقيقة مقعر عدسة L2 لفحصها بين محدب عدسة و صورة الشاشة ، ضبط محوري ، ونقل صورة شاشة قليلا بعيدا حتى صورة واضحة يظهر على الشاشة مرة أخرى. كتابة موقف قراءات من L2 و P2'.

(3) باستخدام L2P2' المسافة الكائن المسافة-u ، و L2P2 المسافة كصورة المسافة V' ، بديلا قيمة في صيغة 1/u 1/v = 1/f لحساب البؤري طول قياس عدسة.
