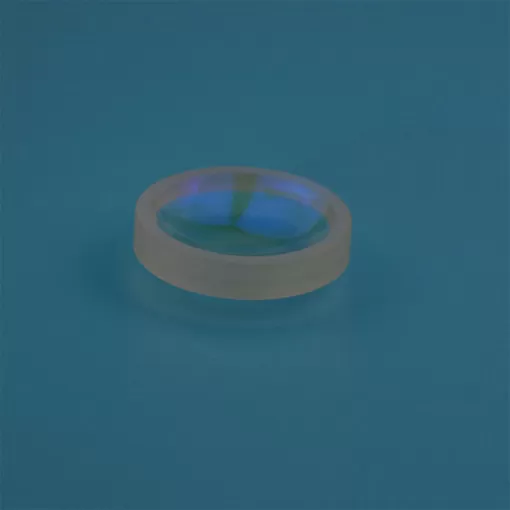

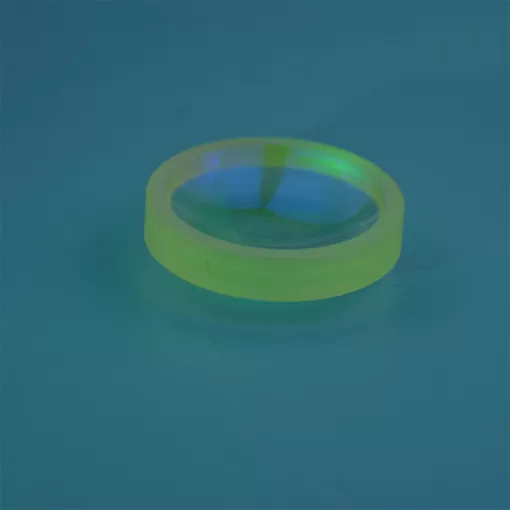

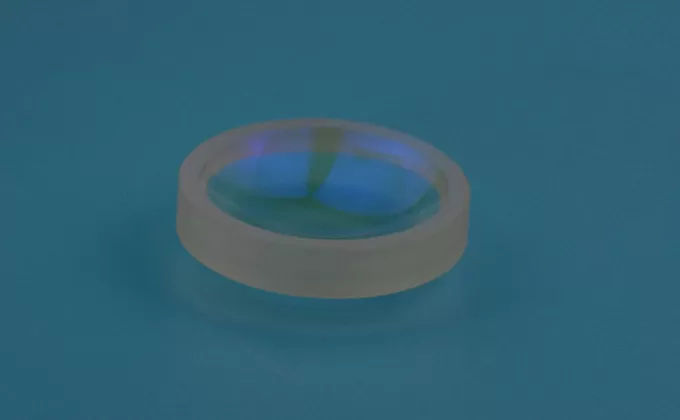

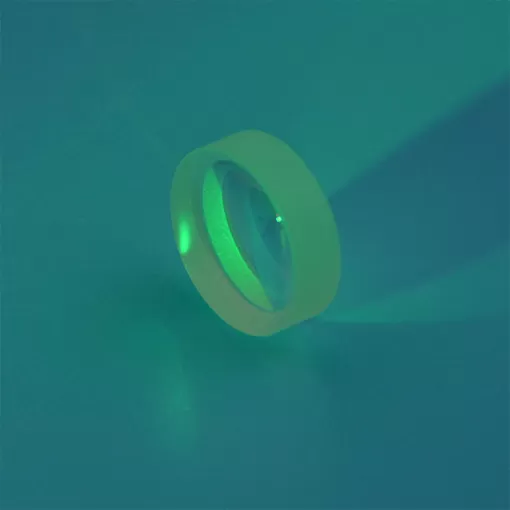

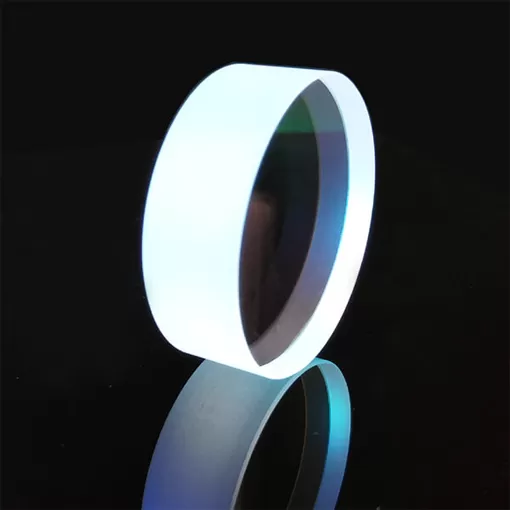

بلانو مقعرة عدسة منحنى مواز المدخلات الأشعة بحيث تتباعد عن بعضها البعض على الناتج الجانب للعدسة وبالتالي لديها الأيونات البؤري. انحراف كروية من بلانو مقعرة العدسات هو سلبي و يمكن استخدامها لتحقيق التوازن الانحرافات التي أنشأتها أخرى العدسات. مماثلة إلى بلانو مقعرة عدسة ، انحناء سطح عادة وجوه أكبر كائن المسافة أو لانهائية المتقارنة لتقليل انحراف كروية.
إذا كنت تريد أن تعرف أكثر المعلومات حول بلانو مقعرة عدسة ، يرجى الاتصال بنا.
Ecoptikبلانو مقعرة عدسة منحنى مواز المدخلات الأشعة بحيث تتباعد عن بعضها البعض على الناتج الجانب للعدسة وبالتالي لديها الأيونات البؤري. انحراف كروية من بلانو مقعرة العدسات هو سلبي
| المواد | الزجاج البصري/تنصهر السيليكا/الياقوت الخ. |
| قطر | 2 مللي متر ~ 300 مللي متر |
| قطر التسامح | ± 0.05 مللي متر (≤ 50 مللي متر) |
| ± 0.1 مللي متر (>50 مللي متر) | |
| البعد البؤري | -50 مللي متر ~-2000 مللي متر |
| البؤري التسامح | ± 0.2%(<10 مللي متر) |
| ± 0.5%(<10 مللي متر-1000 مللي متر) | |
| ± 1%(<>1000 مللي متر) | |
| حافة سمك | 2 مللي متر ~ 20 مللي متر |
| سطح جودة | 60/40 ، 40/20 ، 20/10 |
| سطح دقة | Λ/2 ~ λ/10@632.8nm ، 532nm ، الخ. |
| واضح فتحة | > 85% حفر قطرها |
| حدانية التركيز | <3arc دقيقة ~ 30arc ثانية |
| الشطب | <0.2 مللي متر × 45 ° |
| طلاء | حسب طلب الزبون |
| نوع لا. | قطر (Mm) | مركز سمك (Mm) | حافة سمك (Mm) | البؤري الفعال (Mm) |
| PCA-6 | 6 | 2 | 2.9 | -10 |
| PCA-7.8 | 7.8 | 5.3 | 16.3 | -12.7 |
| PCA-8 | 8 | 2 | 3 | -15 |
| PCA-10 | 10 | 2 | 3.2 | -20 |
| PCA-12.7-A | 12.7 | 2 | 4.1 | -20 |
| PCA-12.7-B | 12.7 | 2 | 3.4 | -30 |
| PCA-12.7-C | 12.7 | 2 | 2.8 | -50 |
| PCA-12.7-D | 12.7 | 2 | 2.3 | -100 |
| PCA-15 | 15 | 2 | 2.7 | -75 |
| PCA-21 | 21 | 2 | 4.7 | -40- |
| PCA-22.4 | 22.4 | 2 | 3.2 | -100 |
| PCA-25.4-B | 25.4 | 2 | 7.2 | -35 |
| PCA-25.4-C | 25.4 | 2 | 4.3 | -70 |
| PCA-25.4-D | 25.4 | 2 | 4.1 | -75 |
| PCA-25.4-E | 25.4 | 2 | 3.6 | -100 |
| PCA-25.4-F | 25.4 | 2 | 3 | -150 |
| PCA-25.4-G | 25.4 | 2 | 2.7 | -200 |
| PCA-25.4-H | 25.4 | 2 | 2.5 | -300 |
| PCA-25.4-I | 25.4 | 2 | 2.3 | -500 |
| PCA-25.4-J | 25.4 | 2 | 2.2 | -1000 |
| PCA-30 | 30 | 2 | 4.8 | -80 |
| PCA-38-A | 38 | 3 | 11.3 | -50 |
| PCA-38-B | 38 | 3 | 6.6 | -100 |
| PCA-38-C | 38 | 3 | 4.8 | -200 |
| PCA-38-D | 38 | 3 | 4 | -350 |
| PCA-38-E | 38 | 3 | 3.7 | -500 |
| PCA-38-F | 38 | 3 | 3.5 | -700 |
| PCA-50-A | 50 | 5 | 11 | -100 |
| PCA-50-B | 50 | 5 | 9.7 | -125 |
| PCA-50-C | 50 | 3 | 4.2 | -500 |
| PCA-50-D | 50 | 3 | 3.8 | -800 |
| PCA-50.8-A | 50.8 | 3.5 | 13 | -75 |
| PCA-50.8-B | 50.8 | 4 | 10.7 | -100 |
| PCA-50.8-C | 50.8 | 4 | 8.3 | -150 |
| PCA-75-A | 75 | 5 | 14.6 | -150 |
| PCA-75-B | 75 | 5 | 12 | -200 |
| PCA-100-A | 100 | 6 | 18.85 | -200 |
| PCA-100-B | 100 | 6 | 16 | -250 |
| PCA-100-C | 100 | 6.2 | 14.45 | -300 |
| PCA-100-D | 100 | 8.2 | 14.32 | -400 |
| PCA-100-E | 100 | 8 | 12.87 | -500 |
| PCA-100-F | 100 | 9.6 | 13.64 | -600 |
| PCA-125-A | 125 | 4.2 | 17.3 | -300 |
| PCA-125-B | 125 | 5.6 | 15.24 | -400 |
| PCA-125-C | 125 | 6 | 13.64 | -500 |
| PCA-125-D | 125 | 9 | 15.34 | -600 |
| PCA-125-E | 125 | 8.4 | 13.82 | -700 |
| PCA-125-F | 125 | 9.6 | 14.34 | -800 |
| PCA-150-A | 150 | 5 | 19.03 | -400 |
| PCA-150-B | 150 | 6.2 | 17.29 | -500 |
| PCA-150-C | 150 | 7.5 | 16.68 | -600 |
| PCA-150-D | 150 | 9 | 16.83 | -700 |
| PCA-150-E | 150 | 8 | 14.84 | -800 |
| PCA-200-A | 200 | 6.57 | 26.63 | -500 |
| PCA-200-B | 200 | 7.8 | 24.31 | -600 |
| PCA-200-C | 200 | 9.2 | 23.25 | -700 |
| PCA-200-D | 200 | 10.5 | 22.73 | -800 |
| PCA-200-E | 200 | 11.8 | 22.64 | -900 |
| PCA-200-F | 200 | 13.1 | 22.83 | -1000 |
| PCA-250-A | 250 | 6 | 28.2 | -700 |
| PCA-250-B | 250 | 6.9 | 26.18 | -800 |
| PCA-250-C | 250 | 8 | 25.05 | -900 |
| PCA-250-D | 250 | 9.5 | 28.45 | -1000 |
| PCA-250-E | 250 | 12 | 25.87 | -1100 |
| PCA-250-F | 250 | 15 | 27.69 | -1200 |
| PCA-300-A | 300 | 10 | 32.17 | -1000 |
| PCA-300-B | 300 | 12 | 30.35 | -1200 |
| PCA-300-C | 300 | 14 | 29.67 | -1400 |
| PCA-300-D | 300 | 16 | 29.67 | -1600 |
| المواد | قطر (Mm) | مقعر سطح الشعاع (Mm) | مركز سمك (Mm) | البعد البؤري (Mm) |
| H-K9L | 3 | -3.05 | 3 | -5.9 |
| H-K9L | 5 | -51.68 | 5 | -100 |
| H-K9L | 9 | -10.8 | 1.4 | -20.9 |
| JGS1 | 10 | -13.81 | 2 | -30.1 |
| كورنينج 7978 | 10 | -6.111 | 2 | -13.3 |
| H-K9L | 11 | -11.695 | 1 | -22.65 |
| H-K9L | 12 | -42.63 | 1.5 | -82.5 |
| Coring7978 | 12 | -27 | 2 | -58.9 |
| كورنينج 7978 | 12 | -18.155 | 2 | -39.6 |
| H-K9L | 12 | -13.4 | 1.4 | -26 |
| HWB850 | 12 | -8.3 | 3 | -16 |
| H-ZF7LA | 12 | -9 | 2 | -11.2 |
| JGS1 | 12.7 | -600 | 3 | -300 |
| JGS1 | 12.7 | -500 | 3 | -250 |
| JGS1 | 12.7 | -33.624 | 3.4 | -16.8 |
| H-ZK6 | 13 | -7.238 | 3 | -12.4 |
| H-LAF3 | 14 | -8.6 | 2 | -11.6 |
| H-K9L | 15 | -36.07 | 4.2 | -69.8 |
| HWB850 | 17 | -18.42 | 1.5 | -34.4 |
| H-K9L | 19 | -8.5 | 2 | -16.5 |
| ZF6 | 19 | -9.615 | 2 | -12.7 |
| H-K9L | 20 | -1500 | 3 | -2902 |
| H-K9L | 20 | -1000 | 3 | -1935 |
| H-K9L | 20 | -800 | 3 | -1548 |
| H-K9L | 20 | -500 | 3 | -967 |
| JGS1 | 20 | -33.332 | 4 | -72.7 |
| JGS1 | 20 | -31.688 | 3 | -69.1 |
| H-ZF7LA | 20 | -23.55 | 1.4 | -28.9 |
| B270 | 21.9 | -14.12 | 4.1 | -27 |
| H-K9L | 22 | -27 | 2 | -52.2 |
| السيليكا | 22.5 | -90 | 4.3 | -45 |
| ZF2 | 24 | -19.8 | 4.1 | -29.43 |
| H-K9L | 25 | -51.68 | 3.5 | -100 |
| JGS1 | 25 | -45.84 | 2.5 | -100 |
| JGS1 | 25 | -22.92 | 2 | -50 |
| JGS1 | 25 | -22.89 | 3 | -50 |
| JGS1 | 25.4 | -150 | 3 | -75 |
| JGS1 | 25.4 | -23 | 2 | -50 |
| السيليكا | 25.4 | -38.1 | 3.18 | -19 |
| H-ZF3 | 28 | -13.964 | 14 | -19.5 |
| H-ZF7LA | 30 | -12.706 | 1.2 | -15.6 |
| ZK2 | 30.3 | -82.6 | 2 | -141.56 |
| H-ZF7LA | 32 | -18.7 | 8.05 | -23.2 |
| H-K9L | 33 | -155 | 2.5 | -299.92 |
| H-K9L | 42 | -51.87 | 2 | -100 |
| JGS1 | 42 | -34.78 | 3 | -75.9 |
| H-ZF7LA | 44.98 | -35.149 | 2.5 | -43.7 |
| JGS1 | 46 | -70.96 | 3 | -155 |
| H-ZF7LA | 51.98 | -35.149 | 2 | -43.7 |
| H-ZF7LA | 52 | -44.3 | 3.485 | -55 |
| H-K9L | 58 | -600 | 10 | -1161 |
| ZBaF5 | 58 | -39.17 | 2 | -58.37 |
| H-ZF11 | 99 | -116.83 | 3.5 | -167 |
| H-K9L | 100 | -2000 | 12 | -1000 |
