anamorphic prism1

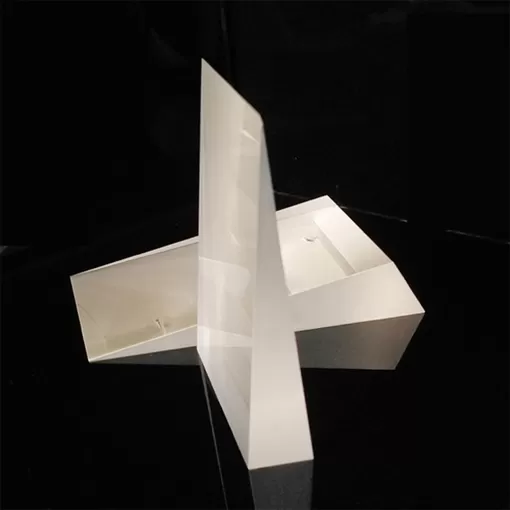

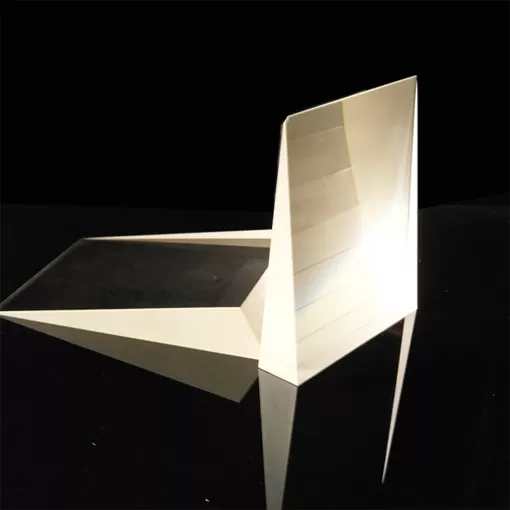

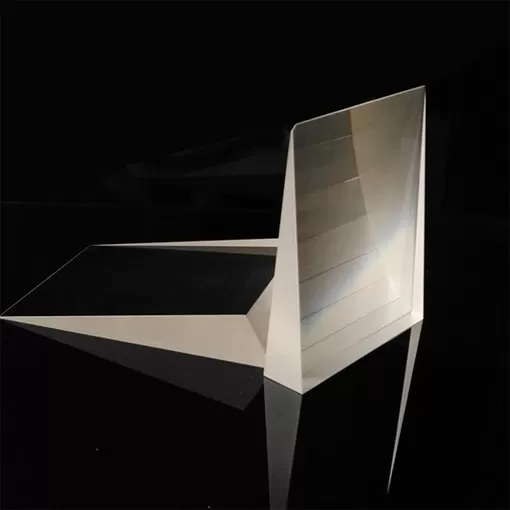

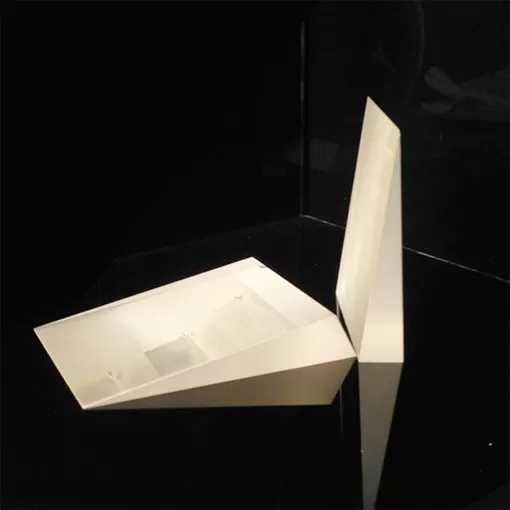

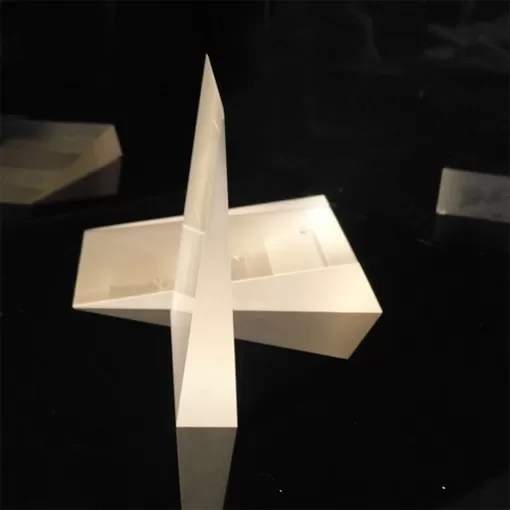

صورة بصرية مشوهة بريزم

An بصرية مشوهة بريزم زوج هو زوج من المنشور الذي يستخدم عادة ل إعادة تشكيل الشخصى من الليزر شعاع. على سبيل المثال ، بيضاوي الشكل شعاع من الليزر ديود يمكن أن تتحول إلى شعاع مع دائرية المقطع العرضي ، كما هو اللازمة للعديد من التطبيقات ، باستخدامالبصرية بريزمزوج شعاع المتوسع ل فقط اتجاه واحد (e.g. ، الأفقي واحد). بالطبع ، يمكن للمرء أيضا فقط تعديل ellipticity ، أو تحويل التعميم شعاع إلى بيضاوي الشكل واحد.

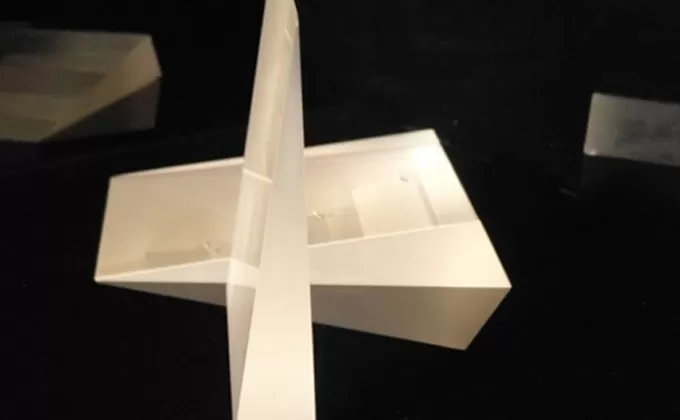

وصف بصرية مشوهة بريزم


ديود الليزر عادة يكون بيضاوي الشكل شعاع لمحات. في معظم الحالات ، رغم ذلك ، شكل دائري شعاع مطلوب ، مثل نمط مطابقة مع الخارجية مرنان لجعل شعاع حجم التكيف مع فتحة صغيرة من خلال المعزل. ألف زوج من بصرية مشوهة مشوهة بريزم يستخدم لتحويل an بيضاوي الشكل الليزر ديود شعاع إلى حوالي التعميم شعاع لتضخيم و بيضاوي الشكل شعاع في واحد البعد.

مواصفات بصرية مشوهة بريزم


الموادSF11
البعد التحمل+ 0.0 ،-0.2 مللي متر
سطح التسطيح<Λ/8 @ 632.8 نانومتر
سطح جودة60-40 الصفر و حفر
ثيتا زاوية29 ° 27 "± 3"
واضح فتحة> 85% في وسط التعميم البعد
طلاءإم جي إف2واحد طبقة على سطح عمودي
