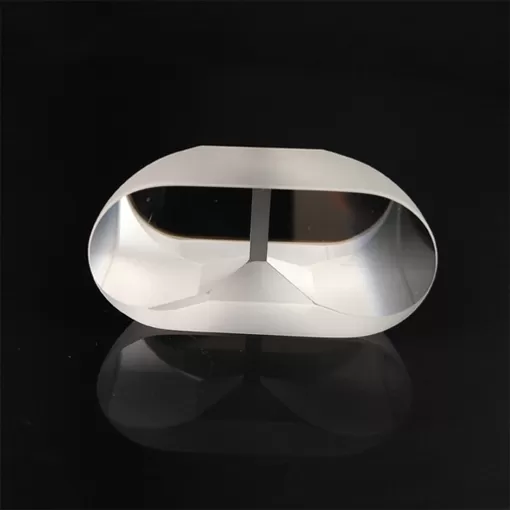

corner cube retroreflector1

الزاوية مكعب العاكس

BK7 و UVFS الزاوية مكعب العاكس بريزم صممت إلى تحيد الضوء الساقط بواسطة 180 درجة بشكل مستقل من زاوية الإصابة. هذه الزاوية مكعب المنشور يكون ثلاثة مرآة الأسطح مع زوايا في 90 ° إلى بعضها البعض ، جنبا إلى جنب لتشكيل زاوية مكعب مع مدخل الوجه عمودي على المكعب قطري.

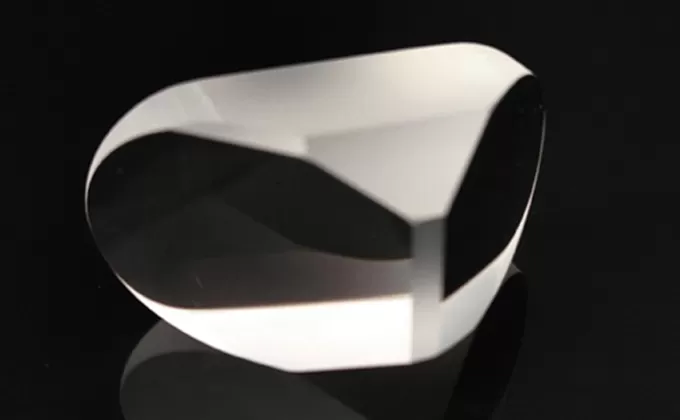

وصف الزاوية مكعب العاكس بريزم


زاوية مكعب العاكس ، المعروف أيضا باسم CCR أو trihedralالبصرية بريزم، هو هيكل البصرية يتكون من ثلاثة المجاورة ، متبادل-متعامد الطائرة تعكس الأسطح التي شكل زاوية مكعب. الزاوية مكعب يعكس حادث راي في زاوية معين ، مستقلة من بريزم و شعاع التوجهات.

Ecoptikالزاوية مكعبات وتستخدم في مجموعة واسعة من التطبيقات مثل الطيفي ، المعركة التكنولوجيا و الأقمار الصناعية. الزاوية مكعبات تمكين المدى العثور ل أنظمة الأسلحة والمساعدات في أداء الدقيقة الأخرى النزوح والمسافة القياسات. على سبيل المثال ، الأقمار الصناعية في مدار حول الأرض يتطلب رصد موقفها بينما أنه يقيس لوحة التكتونية و سطح المحيط تضاريس.


مواصفات الزاوية مكعب العاكس بريزم



العام المواصفات.عالية الدقة المواصفات.
الموادالزجاج البصري (H-K9L ، BK7 ، أو غيرها) ، تنصهر السيليكا
البعد2 مللي متر ~ 80 مللي متر
البعد التسامح± 0.1 مللي متر± 0.02 مللي متر
90 ° الانحراف التسامح<3 قوس دقيقة<3arc ثانية.
سطح التسطيح @ 633nmΛ/2Λ/4
سطح جودة60-4020-10
طلاءعلى طلب الزبون
