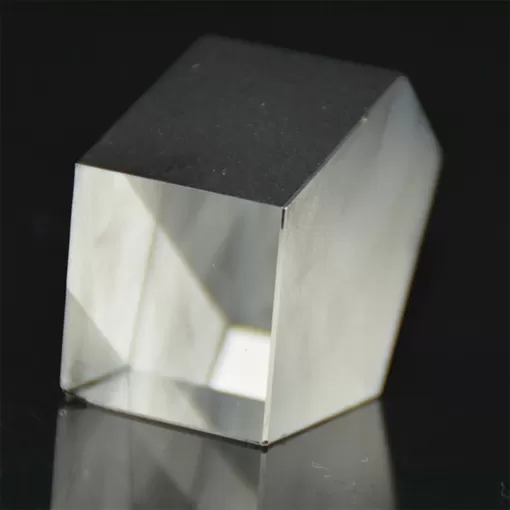

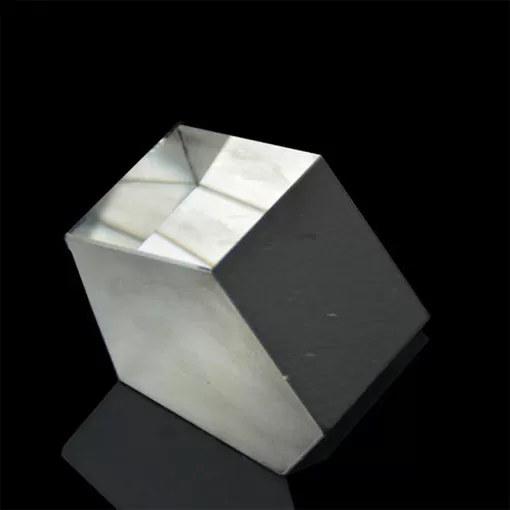

penta prism1

بنتا المنشور

مخمس بريزم هو شعاع زاوية (90 °) ، واحد من توجيه والعتاد.فقد غرضين: واحد هو أن مهما زاوية الحادث الأول على الجانب هو الناشئة ضوء الضوء الساقط زاوية التوجيه (90 °).والآخر هو أن ، على عكس مستطيلة بريزم ، صورة الناتجة لديه لا دوران ولا براق انعكاس.Pentaprism يستخدم عادة في كاميرا viewfinders ، صورة الملاحظة أنظمة أو القياس.

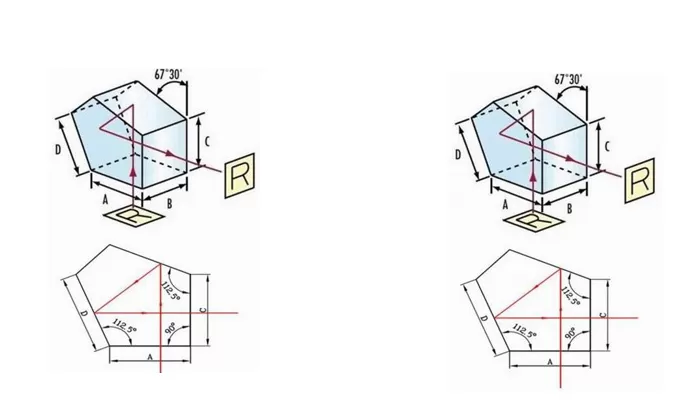

وصف بنتا المنشور


خصائص خماسية بريزم هو 90 ° زاوية ضوء أصبح العمودي الإصابة ، ثم بعد 45 ° زاوية من اثنين سطح انعكاس ، من زاوية من 90 ° خروج ، على الجانب الآخر من الضوء الساقط و الناشئة ضوء يساوي 90 ° زاوية ، هذا التطبيق خماسية موشور يمكن بدوره محور حول 90 °. مؤخرا ، استخدام خصائص مخمسالبصرية بريزمقياس [1] planarity من المحيط الهادئ ، وهي خماسية بريزم تدور حول المحور الأفقي الناشئة ضوء في الطائرة العمودية الاجتياح خارج الطائرة ، والعكس حول المحور الرأسي دوران ، يمكن قياسها في المستوى الأفقي ، عند استخدام الليزر كمصدر الضوء ، لأن الليزر المدى بعيدة ، يمكنك الاجتياح خارج كبيرة الطائرة ، هذا للسكن البناء ، كبيرة الهندسة البناء من مستو قياس الواضح هو بسيطة ومريحة و عالية الدقة ، وبالتالي فإن خماسية بريزم يحتاج أكثر و أكثر.


مخمس المنشور لا يمكن تحقيق الداخلية الانعكاس الكلي على أساس مبدأ الزاوية الحرجة. وبالتالي ، اثنين السطوح العاكسة من هذا بريزم هي عموما المغلفة مع الألومنيوم فيلم والأسود الطلاء ، و الحادث والصادرة الأسطح والمغلفة مع MgF2 واحدة طلاء مضادة للانعكاس.



description1
description2

مواصفات بنتا المنشور

المواد:N-BK7
قطر التسامح:± 0.1 مللي متر
الزاوي التسامح:≤ 2''
التسطيح:Λ/4 @ 632.8nm
جودة السطح:40/20
واضح فتحة:> 85%
شطبة:<0.25 مللي متر X 45 °
طلاء:S1 و S2: واحد طبقة إم جي إف2طلاء
S3 و S4: بالألمنيوم و رسمت الأسود


البعد (mm)
7x5
7x6
10x10
15x15
20x20
30x30
